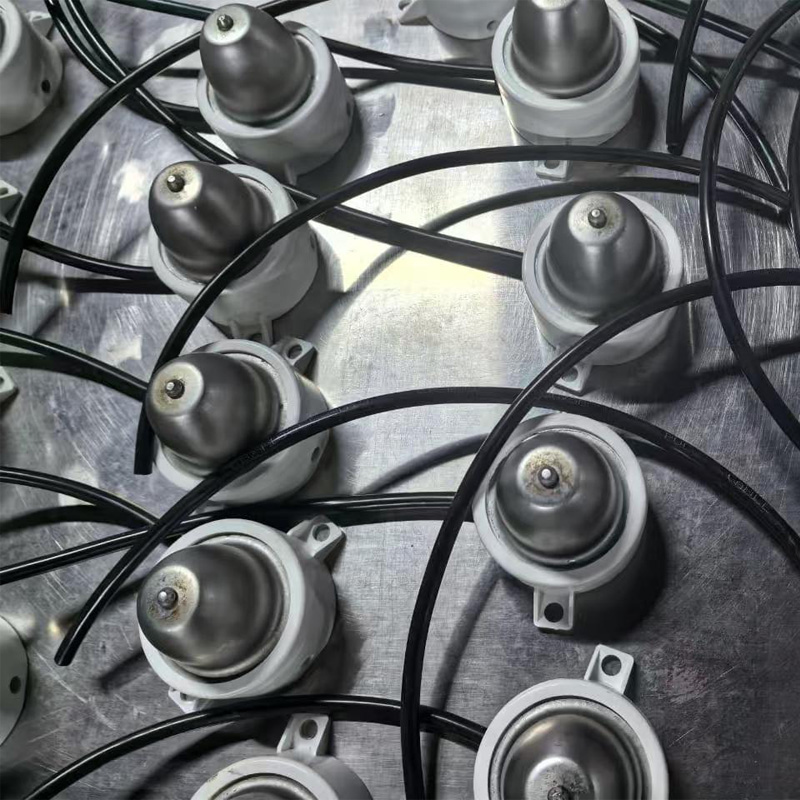

感温磁发电是一种探测装置,它可以自动探测火灾;它也是一种温度启动元件,它有多种启动温度范围值可供选择,启动温度分别为:
- 45℃。
- 70℃。
- 93℃。
- 110℃。
- 125℃。
其中,用在风电机舱或者发电机房,最常用的温度范围为110℃和125℃(摄氏度),本文我们以110度额定启动温度为例来介绍此产品。
当环境温度达到启动温度的临界点时,感温磁发电元件的易熔金属被融化,撞针脱落,撞击电磁感应线圈,从而产生电流,启动灭火装置。

感温磁发电和气溶胶灭火装置
它是风电用气溶胶灭火装置的专用探测和启动器。风电场一般位于环境比较恶劣的沙漠,海洋或者草地,一般人烟稀少,所以风电消防对于灭火装置的要求以及消防配件的要求比较特殊。在风电场,一般要求消防设施在无人看管的情况下,可以24小间断运行和监控火情。
气溶胶灭火装置由于体积小巧,灭火效率高,不容易腐蚀,安装方便,并且喷放后无残留等优势,被列入风电机舱消防的优秀灭火设备。
相应的,因为风电机舱环境恶劣,不容易安装报警系统,需要安装一款简单的灭火装置启动器,而感温磁发电启动器就是为了启动气溶胶以及干粉灭火装置而研发的。
一般一个风电机舱的感温磁发电和气溶胶灭火装置配置情况如下:
- 对于风电机舱,配置一台3000克电启动气溶胶,配套一个感温磁发电启动器。
- 对于风电机舱里的配电柜,如有1个以上配电柜,则机舱里的每个配电柜配置一台100克热敏线启动方式的气溶胶灭火装置,配套一个感温磁发电启动器。
- 对于塔基部分,一般也有1个或者多个配电柜(或者控制柜),则塔基的每个配电柜也需要配置一台100克热敏线启动方式的气溶胶灭火装置,也需配套一个感温磁发电启动器。
另外,它也比较常用于地下综合管廊领域。
感温磁发电和气溶胶灭火设备的工作原理
感温磁发电一般是给气溶胶灭火装置供应 电压/电流,从而启动灭火装置的,工作原理步骤如下:
- 在发生火灾时,室内或者空间内温度升高。
- 温度升高到感温磁发电装置的额定动作温度时,感温磁发电头部(顶部)的易熔金属快速熔化。
- 易熔金属熔化后,感温磁发电外壳里的带磁铁的撞针快速击打里面的铜线圈,从而产生电磁感应效应。
- 产生电磁感应的瞬间就能产生瞬间电流(1-2A左右)。
- 有了瞬间电流,和感温磁发电相连接的气溶胶灭火装置(或者干粉灭火装置)就能够被启动灭火。
备注:原则上一台感温磁发电启动器可以启动一台气溶胶灭火设备(或者干粉灭火设备等其他消防设备),但是有些情况下一台这样的温感启动器也可以启动多台气溶胶装置或者干粉装置。
感温磁发电可以与哪些消防设备配套使用
感温磁发电装置产生的电流电压比较小,所以他只能作用于对电流要求比较小的消防设备,或者只要求瞬间电流的灭火器。
它主要与如下消防装置配套:
- 气溶胶灭火装置。
- 超细干粉以及普通干粉灭火装置。
- 悬挂式七氟丙烷灭火装置。
- 以及其它对电流要求小的灭火装置。
感温磁发电启动的应用范围
这种小型火灾探测和发电装置是为特定消防用途而研发的,因为有些安装环境要求独立的启动机制,需要一台独立探测温度和独立自动启动灭火装置的特殊设备,在这种条件背景下,磁发电设备被研发出来了,并且目前得到了最广泛的应用。
其主要应用范围如下:
- 风电(风电机舱,风电塔底柜,风电机舱控制柜)。
- 地下综合管廊 (一般和超细干粉或者气溶胶灭火器配套)。
- 配电室。
- 机房。
- 服务器房。
- 柴油发电机。
- 银行金库。
- 储油间。
- 变电站。
- 配电柜等。
在中国,此款消防辅助设备被广泛应用于风电和地下综合管廊领域;而在国外,也被广泛应用于各类配电柜中。
所以总体概括起来,其应用范围还是及其广泛的,用量也很大。
产品主要特色和功能
本产品主要有如下特色和功能:
- 自动探测火灾。其设定的温度范围有45℃,70℃,93℃,93℃,110℃和125℃,它可以自动感应防护区的温度变化,探测出哪里出了火灾。
- 自动启动灭火装置。当此装置的感温探头探测出火灾时,会产生瞬间电流,从而激发与之配套相连的灭火装置。
- 本产品输出可靠的电流信号,并且可以选择性的加装信号反馈功能。
- 产品体积比较小,不受安装空间的限制。
- 本产品安装方便。
- 产品的寿命长达10年。
产品技术参数(技术指标)
本产品主要技术参数如下:
- 产品名称:感温磁发电启动器,或者发电式温感启动器。
- 额定温度范围:110±5℃。
- 型号:AW-TG110-C。
- 产品尺寸:55x35mm。
- 输出空载电压:4伏。
- 作用时间(1.5v):≥1 ms。
- 输出电流:≥ 1.2 A。
- 输出端线圈电阻:2到3欧姆。
- 反馈端电阻:0,它是无源常开或常闭功能。
- 产品使用寿命:10年。
感温磁发电组件的使用方法及注意事项
它是一款机械式的次发电感温探测和启动器,当我们使用和安装它的时候,需要注意如下事项:
- 安装时,应该选择容易发生火灾的部位安装,并固定感温磁发电组件。
- 感温直接通过导线(电线)与灭火装置连接,形成独立的建议灭火系统,实现自动灭火功能。
- 安装时,在感温磁发电已和灭火装置想连接的情况下,禁止用火熔化感温探头,以防误启动灭火装置。
- 本产品可以加装手动闭锁开关,实现断电装配。
- 当感温磁发电组件用于有源场合时,在严格区分脉冲电流的正负极性的基础
上,我们可以给其加装二极管,实现人工手动灭火及自动感温灭火的双重激发功能。
- 本产品有信号反馈功能,以实现消防报警。
